Przepływ ze spalaniem

W tym rozdziale postaramy się szczególnie omówić możliwości obliczeń procesów spalania za pomocą pakietu programów MultiFlower. Dla tegoż przykładu postępujemy dokładnie tak samo jak poprzednio. Różnica polega jedynie na tym, iż w KATALOGU_GŁÓWNYM\KP\FLOWER\-K.S.C. znajduje się procedura o nazwie blockfun.for, w której obliczane są współczynniki członów źródłowych wynikających z uwzględniania reakcji chemicznych.
Musimy w procedurze tej ,,odznaczyć'' współczynniki Rp ,tak by obliczane były człony źródłowe. Pokażemy odznaczoną część tejże procedury:
c O2  1
c           if(T_rp.gt.600.0) then
             Rp=-1.5*r1-0.5*r2  !-0.5*r2+0.5*r3-r4-r5
c          else
c            Rp=0.
c          endif
        case(6)
c CH4   2
c         if(T_rp.gt.600.0) then
             Rp=-r1
c          else
c            Rp=0.
c          endif

        case(7)
c CO   3
c	if(T_rp.gt.600.0) then
             Rp=r1-r2!+r3-r2
c          else
c            Rp=0.
c          endif

        case(8)
c H2O  4
c            if(T_rp.gt.600.0) then
             Rp=2.0*r1
c          else
c            Rp=0.
c          endif
       case(9)
c CO2  5
c	if(T_rp.gt.600.0) then
             Rp=r2
c          else
c            Rp=0.
c          endif

       case(10)
c NO   6
c	if(T_rp.gt.600.0) then
c              Rp=2.0*r4+2.0*r5
c          else
            Rp=0.
c          endif


        case(11)
c N2   7
c             if(T_rp.gt.600.0) then
c             Rp=-r4-r5
c          else
            Rp=0.
c          endif
        case(12)
c M    8
             Rp=0.
        end select

        return
        end

Możemy używać modeli spalania w postaci:
Drewer i Glassman (1973)

\begin{displaymath}\begin{array}{cc}
 CH_4 +\frac{2}{3}O_2 \Rightarrow CO+2H_2O ...
...frac{-21641}{T}\right)[CO][H_2O]^{0.5}[O_2]^{0.25}
 \end{array}\end{displaymath} (8.1)

Purkashanian i Williams (1993)

\begin{displaymath}\begin{array}{cc}
 CH_4 +\frac{2}{3}O_2 \Rightarrow CO+2H_2O ...
...}\exp\left( \frac{-12019}{T}\right)[CO]^1[O_2]^{1}
 \end{array}\end{displaymath} (8.2)

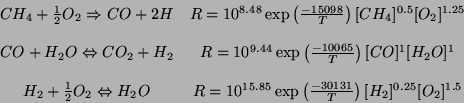

Jones i Lindstedt (1988)

\begin{displaymath}\begin{array}{cc}
 CH_4 +\frac{1}{2}O_2 \Rightarrow CO+2H & R...
...ft( \frac{-30131}{T}\right)[H_2]^{0.25}[O_2]^{1.5}
 \end{array}\end{displaymath} (8.3)


Westbrook i Drver (1984)

\begin{displaymath}\begin{array}{cc}
 CH_4 +\frac{3}{2}O_2 \Rightarrow CO+2H_2O ...
...^{8.7}\exp\left( \frac{-20131}{T}\right)[CO_2]^{1}
 \end{array}\end{displaymath} (8.4)


Oraz wiele innych modeli uwzględniających np. produkcję $ NO_x\--$ów Spróbujmy wprowadzić poniższe dane. Geometria:
linia 1 linia 2 linia 3
x y
0.00000 12.00000
0.00000 6.00000
0.00000 4.00000
0.00000 1.00000
0.00000 -1.00000
0.00000 -4.00000
0.00000 -6.00000
0.00000 -12.00000

x y
40.00000 12.00000
40.00000 6.00000
40.00000 4.00000
40.00000 1.00000
40.00000 -1.00000
40.00000 -4.00000
40.00000 -6.00000
40.00000 -12.00000

x y
0.00000 12.00000
40.00000 12.00000







linia 4 linia 5 linia 6
x y
0.00000 -12.00000
40.00000 -12.00000

x y
0.00000 -6.00000
40.00000 -6.00000

x y
0.00000 -4.00000
40.00000 -4.00000



linia 7 linia 8 linia 9
x y
0.00000 -1.00000
40.00000 -1.00000

x y
0.00000 1.00000
40.00000 1.00000

x y
0.00000 4.00000
40.00000 4.00000



linia 10
x y
0.00000 6.00000
40.00000 6.00000

Warunki brzegowe:
Curent link link line of link initial point last point
1 Inlet 1 2 3
2 Inlet 1 4 5
3 Inlet 1 6 7
4 Exit 2 1 2
5 Free 5 1 2
6 Free 6 1 2
7 Free 7 1 2
8 Free 8 1 2
9 Free 9 1 2
10 Free 10 1 2
11 Exit 2 2 3
12 Exit 2 3 4
13 Exit 2 4 5
14 Exit 2 5 6
15 Exit 2 6 7
16 Exit 2 7 8
Obszary :
Obszar 1 Nl Nb Ne
1-2 1 2 1
2-3 3 1 2
4-3 2 2 1
1-4 10 1 2

Obszar 2 Nl Nb Ne
1-2 1 3 2
2-3 10 1 2
4-3 2 3 2
1-4 9 1 2


Obszar 3 Nl Nb Ne
1-2 1 4 3
2-3 9 1 2
4-3 2 4 3
1-4 8 1 2

Obszar 4 Nl Nb Ne
1-2 1 5 4
2-3 8 1 2
4-3 2 5 4
1-4 7 1 2


Obszar 5 Nl Nb Ne
1-2 1 6 5
2-3 7 1 2
4-3 2 6 5
1-4 6 1 2

Obszar 6 Nl Nb Ne
1-2 1 7 6
2-3 6 1 2
4-3 2 7 6
1-4 5 1 2


Obszar 7 Nl Nb Ne
1-2 1 8 7
2-3 5 1 2
4-3 2 8 7
1-4 4 1 2


Siatka obliczeniowa:

1 120
2 20
3 12
4 20
5 12
6 20
7 12
8 20

Dla tak postawionego zagadnienia uzyskaliśmy wyniki:

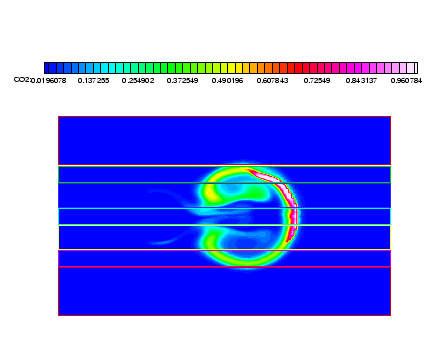

Rysunek: Koncentracja CO
\includegraphics[scale=0.6]{co_s.eps}

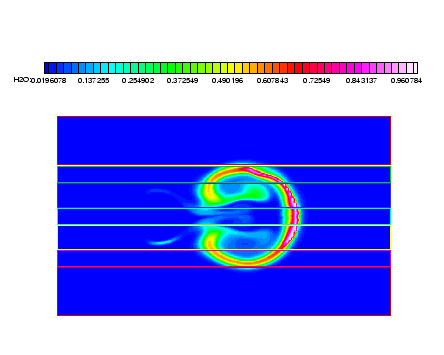

Rysunek: Koncentracja H$ _{2}$O.
\includegraphics[scale=0.6]{h2o_s.eps}

Rysunek: Koncentracja O$ _2$.
\includegraphics[scale=0.6]{o2_s.eps}

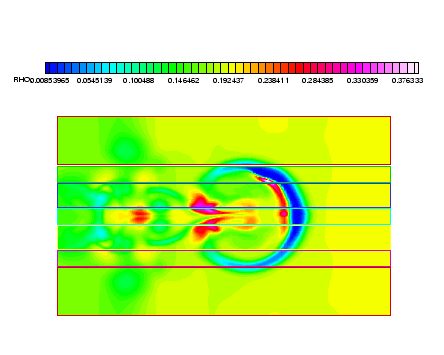

Rysunek: Gęstość.
\includegraphics[scale=0.6]{rho_s.eps}
